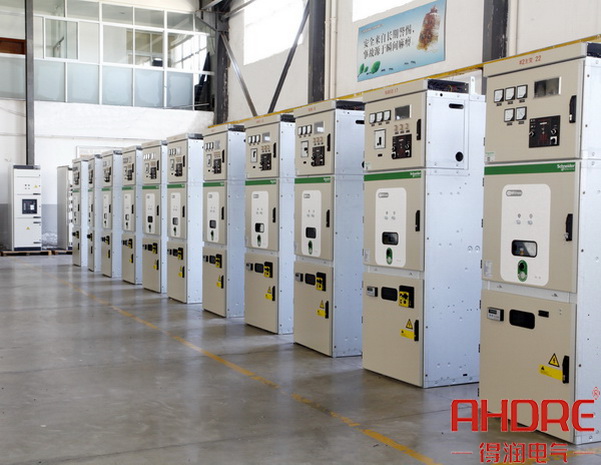

MVnex中置式开关柜是由施耐德精心研发的一款性能优越的配电产品，该产品采用全新的结构设计，实现完善、可靠的五防机械联锁功能。柜体是高强度铆钉及螺栓固定和2mm厚敷铝锌钢板的材料组成，可确保柜体安全工作。MVne开关柜还延续了施耐德电气特有的接地开关及操作盒设计，具有强大的功能集合。下面给大家全面讲解一下MVnex开关柜的结构特点。

一、特性

额定电压：12kV

1.额定绝缘水平：

> 工频耐受电压（50Hz，1min）：42kV

17700包青天论坛> 雷电冲击耐受电压（1.2/50 μs）：75kV

17700包青天论坛> 额定短时耐受电流（4s）：25－31.5－40kA

> 额定峰值耐受电流：63－80－100kA

> 内部燃弧水平：31.5kA/1s；40kA/1s

> 接地开关：31.5kA/4s；40kA/4s

2.防护等级：

> 外壳：IP4X

17700包青天论坛> 隔室：IP2X

3.使用环境：

> 运行温度：－15～40℃

17700包青天论坛> 海拔：≦1000m

> 湿度：24小时95％ 1个月90％

二、结构

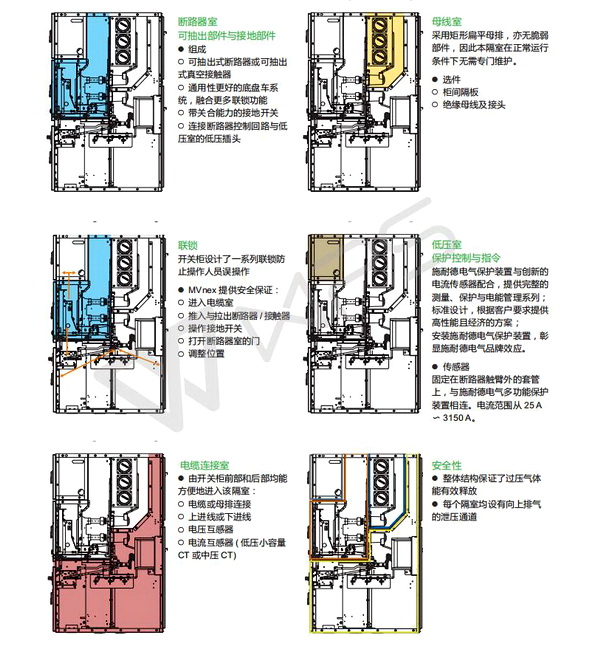

MVnex中置式开关柜由仪表室、断路器室、母线室、电缆室等四个部分组成。

三、优势

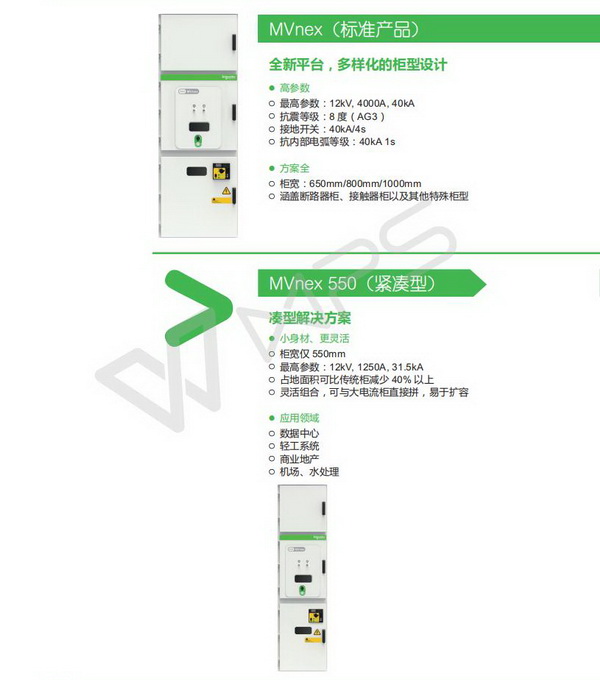

17700包青天论坛全新的“1+3”模式，更加丰富的选择

17700包青天论坛MVnex（标准产品）

MVnex 550（紧凑型）

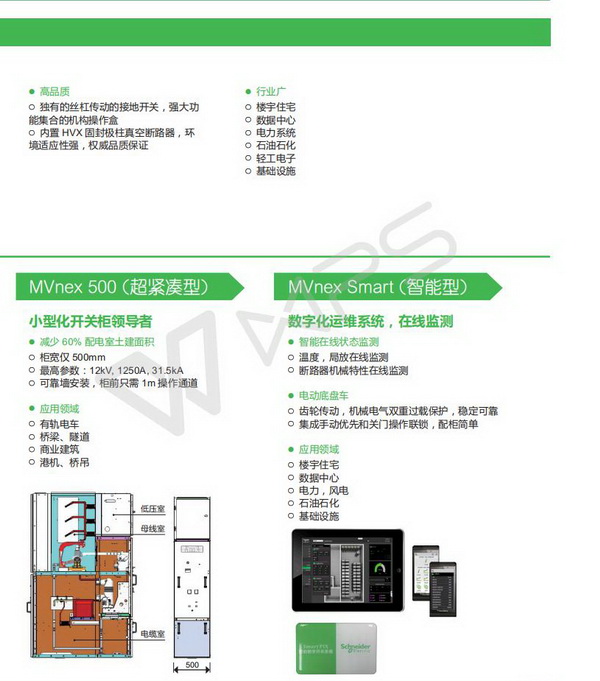

MVnex 500（超紧凑型）

17700包青天论坛MVnex Smart（智能型）

17700包青天论坛1.涵盖断路器柜和接触器柜以及其他特殊柜型，满足不同行业需求

17700包青天论坛2.全面而独特的设计理念，巧妙实现五防联锁，实现更高的电气性能和安全水准

17700包青天论坛3.独有的丝杠传动的接地开关，强大功能集合的机构操作盒

17700包青天论坛4.内置HVX 固封极柱真空断路器，环境适应性强，权威品质保证

MVnex中置式开关柜广泛用于酒店、医院、办公楼等商业建筑及民用住宅，电信、机场、轨道交通等基础设施。安徽得润电气作为施耐德公司长期的合作伙伴，拥有低、中压配电柜授权资质。
