图解10KV高压无功自动补偿装置的结构特点
发布日期：2020-09-05
扫一扫
来源：
浏览次数：633

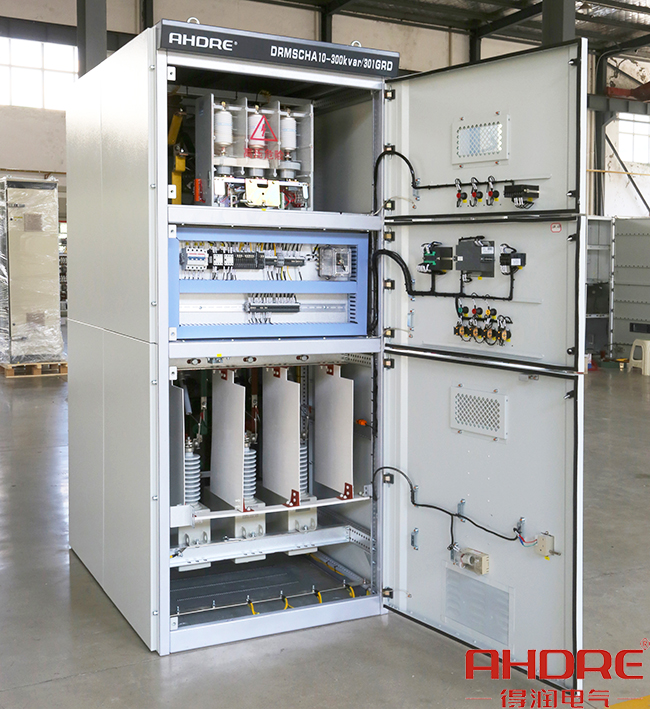

10KV高压无功自动补偿装置是根据系统电压和无功缺额等因素，自动投切电容器组，提高电网功率因素，降低供电变压器及线路的损耗，改善供电环境。柜内由电容器、电抗器、真空接触器、熔断器、电流互感器以及保护装置等组成。
一、设备使用条件：
1、自然环境条件：
安装地点：户内安装。
2、系统条件：
额定电压：10kV可在额定电压的1.1倍情况下长期运行.
最高运行电压：12kV
额定频率：50Hz
17700包青天论坛运行电流：最大工作电流不超过额定电流的1.3倍.
17700包青天论坛中性点联接方式 ：中性点不接地
二、结构特点

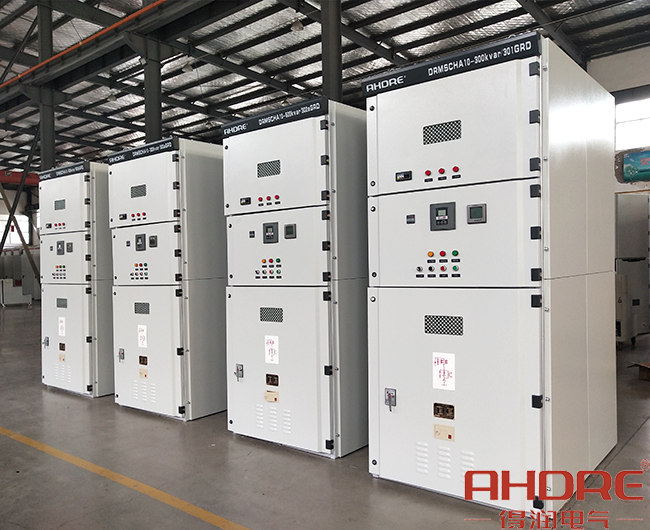

（1）高压自动无功补偿装置组装采用柜式结构，进线电缆由柜底部引入，并具有“五防”措施。根据系统反馈的参数，自动计算出所需无功大小，对各MSC支路进行自动投切，从而实现系统所需无功的自动调节，该控制器可根据用户需要可按无功、电压或功率因数进行自动控制。
17700包青天论坛（2）控制可实现自动和手动操作，可通过RS-485串口遵循IEC101规约实现远方控制工作方式。
17700包青天论坛（3）保护报警信息：电流速断、限时速断、定时过流、过负荷、零序电压、过电压、低电压及欠电压等保护报警信号。
三、技术要求
能准确迅速地跟踪电网或负荷的波动，通过各回路的自动投切，对变化的无功功率进行自动补偿，提高系统功率因数，补偿后功率因数在0.95以上。高压无功自动补偿装置是用来解决电网系统中存在的电能质量问题，其所带来的收益包括治理谐波、治理无功、治理三相不平衡等方面。
